Les prises de courant, également appelées prises électriques, sont un élément essentiel de toute installation électrique. Elles constituent un moyen pratique et sûr de connecter les appareils et dispositifs électriques à l’alimentation électrique. Cependant, toutes les prises de courant ne sont pas identiques. Il en existe différents types, chacun étant conçu pour répondre à des normes et à des exigences spécifiques. Dans cet article de blog, nous allons explorer les différents types de prises et discuter des normes qui doivent être respectées pour une installation électrique sûre et fiable.
Comprendre les normes relatives aux prises de courant
Les normes relatives aux prises de courant sont un ensemble de réglementations et de lignes directrices qui garantissent la sécurité, la compatibilité et les performances des prises électriques. Ces normes définissent les spécifications techniques des prises de courant, notamment leur conception, leurs dimensions, leurs caractéristiques électriques et leurs dispositifs de protection. En respectant ces normes, les fabricants et les installateurs peuvent s’assurer que les prises de courant sont sûres et compatibles avec les appareils et dispositifs électriques. Il existe des enseignes spécialisées dans le matériel électrique, comme eplanelec, qui vendent différentes prises conformes aux normes et adaptées à différents appareils électriques.
Prise de courant à usage domestique
Normes communes relatives aux prises de courant
Il existe plusieurs normes communes en matière de prises de courant utilisées dans le monde entier. L’une des normes les plus largement adoptées est la norme 60309 de la Commission électrotechnique internationale (CEI), également connue sous le nom de « fiche CEI » ou « fiche industrielle ». Cette norme est couramment utilisée pour les applications à forte puissance, telles que les installations industrielles et extérieures, où une connexion robuste et fiable est nécessaire.
Dans les installations résidentielles et commerciales, la norme IEC 60320 est souvent utilisée. Cette norme définit les spécifications des prises de courant et des fiches correspondantes que l’on trouve couramment dans les appareils ménagers et les équipements de bureau. La norme CEI 60320 comprend différents types de prises, tels que C13, C14 et C19, qui sont largement utilisés pour les équipements informatiques et audiovisuels.
Voici les différentes sortes de prises de courant.
- Prises de courant de type A : Les prises de courant de type A sont couramment utilisées en Amérique du Nord et en Amérique centrale, au Japon et dans plusieurs autres pays. Elles comportent deux broches plates et parallèles et sont conçues pour les appareils qui nécessitent un courant maximal de 15 ampères.
- Prises de courant de type B : Les prises de courant de type B, également répandues en Amérique du Nord, sont dotées de deux broches plates parallèles et d’une broche de mise à la terre supplémentaire. Cette broche de mise à la terre assure la sécurité en fournissant un chemin pour les courants électriques en cas de défaut. Les prises de courant de type B sont conçues pour supporter un courant maximal de 15 ou 20 ampères, selon l’installation.
- Prises de courant de type C : Les prises de courant de type C, également connues sous le nom d’Europlugs, sont largement utilisées en Europe, en Asie et dans plusieurs autres régions. Elles comportent deux broches rondes et conviennent aux appareils dont le courant maximal est de 2,5 ou 16 ampères, selon l’installation.
- Prises de courant de type D : Les prises de courant de type D, que l’on trouve couramment en Inde, au Sri Lanka et dans plusieurs pays d’Afrique, sont dotées de trois broches rondes disposées en triangle. Ces prises de courant sont conçues pour supporter un courant maximal de 5 ou 15 ampères.
- Prises de courant spécialisées : Outre les types standard mentionnés ci-dessus, il existe également des prises de courant spécialisées conçues pour des usages spécifiques. Par exemple, les prises de courant dans les cuisines sont souvent équipées de disjoncteurs de fuite à la terre (GFCI) afin de fournir une protection supplémentaire contre les chocs électriques dans les zones humides. Dans les salles de bains, les prises de courant doivent être équipées de dispositifs à courant différentiel résiduel (DDR) pour garantir la sécurité à proximité des sources d’eau.
Il est essentiel de noter qu’il ne s’agit là que de quelques exemples de la vaste gamme de types de prises de courant disponibles. Le type spécifique de prise de courant requis pour une installation électrique peut varier en fonction des normes et réglementations régionales.
Différences régionales dans les normes relatives aux prises de courant
Si certaines normes relatives aux prises de courant, telles que les normes CEI, sont utilisées dans le monde entier, il existe également des différences régionales dans les normes relatives aux prises de courant. Les différents pays et régions ont leurs propres exigences et réglementations en matière de prises de courant. Par exemple, en Amérique du Nord, les normes de la National Electrical Manufacturers Association (NEMA) sont couramment suivies, ce qui inclut différents types de prises, tels que NEMA 5-15 et NEMA 6-20.
En Europe, les normes du Comité européen de normalisation électrotechnique (CENELEC) sont largement adoptées et comprennent des types de prises tels que Schuko (type F) et French (type E). Il est important de tenir compte de ces différences régionales lorsque vous planifiez des installations électriques dans différentes parties du monde, afin de garantir la conformité avec les réglementations locales.

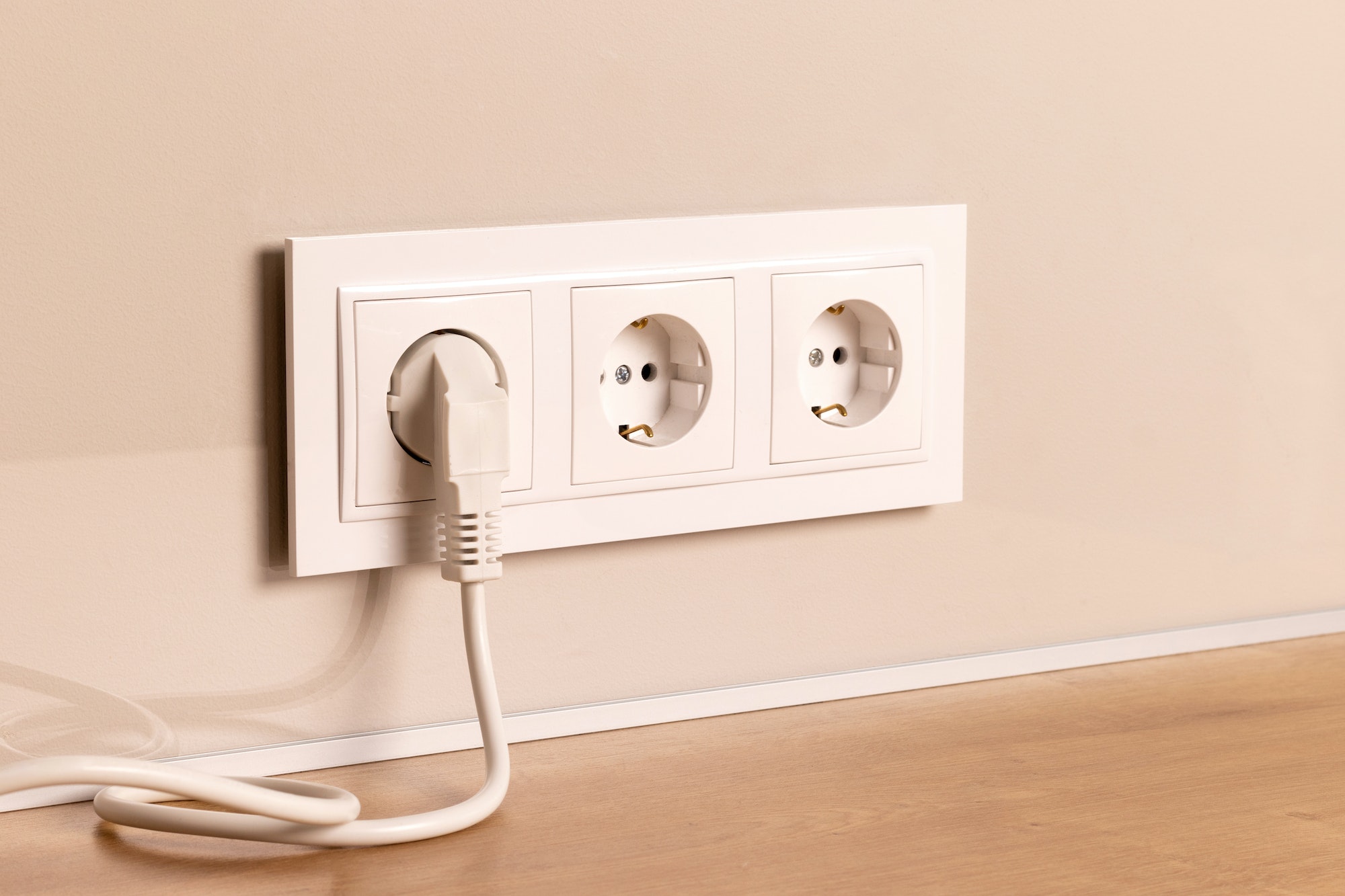

Prises européennes
Importance du respect des normes en matière de prises de courant
Le respect des normes relatives aux prises de courant est essentiel pour plusieurs raisons. Tout d’abord, elle garantit la sécurité des installations électriques et minimise les risques de chocs électriques, d’incendies et d’autres accidents électriques. Les prises de courant qui répondent aux normes requises sont conçues pour assurer une mise à la terre, une isolation et une protection adéquates contre les surintensités et les courts-circuits.
Deuxièmement, le respect des normes relatives aux prises de courant garantit la compatibilité et l’interopérabilité avec les appareils et dispositifs électriques. Lorsque les prises de courant respectent les dimensions et les caractéristiques nominales spécifiées, cela garantit que les fiches et les connecteurs s’emboîteront solidement et établiront une connexion électrique fiable.
Enfin, le respect de ces normes est souvent une obligation légale. Les installations électriques doivent répondre aux normes de sécurité minimales fixées par les autorités réglementaires. Le non-respect de ces normes peut entraîner des sanctions, des problèmes juridiques, voire des complications en matière d’assurance.
Le rôle de la certification et des essais
La certification et les essais jouent un rôle crucial dans le respect des normes relatives aux prises de courant. Les fabricants de prises de courant sont tenus de se soumettre à des procédures d’essai rigoureuses pour vérifier que leurs produits répondent aux normes spécifiées en matière de sécurité, de performance et de fiabilité. En outre, des organismes de certification tiers délivrent des certifications pour valider la conformité aux normes.
Les installateurs et les professionnels de l’électricité jouent également un rôle essentiel dans le respect de ces normes. Ils sont chargés de sélectionner et d’installer des prises de courant conformes aux normes et réglementations en vigueur. Des inspections et des tests réguliers des installations électriques sont nécessaires pour maintenir la conformité et identifier tout problème potentiel.
Les prises de courant ne sont pas de simples dispositifs qui fournissent de l’électricité ; elles font partie intégrante des installations électriques qui doivent répondre à des normes spécifiques pour garantir la sécurité, la compatibilité et la fiabilité. Il est essentiel, pour toute personne impliquée dans les installations électriques, de comprendre les différents types de prises de courant et les normes qui doivent être respectées. Le respect de ces normes et réglementations permet de garantir le bon fonctionnement et la sécurité des installations électriques dans différents environnements, qu’il s’agisse d’habitations résidentielles, de bâtiments commerciaux ou d’installations industrielles. Ainsi, que vous envisagiez une nouvelle installation électrique ou que vous remplaciez simplement une prise de courant dans votre cuisine ou votre salle de bains, veillez à choisir le bon type de prise de courant, qui répond aux normes nécessaires pour un raccordement électrique sûr et efficace.
